Автор Тема: Фотоотчет о установке расширенного бортового трип-компьютера на Prado120  (Прочитано 77767 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Ara

  • Капитан
  • ***
  • Репутация: +1/-0
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 340
  • Город: Казахстан, Алматы

Уважаемые Прадоводы, выкладываю фото-отчет об установке расширенного бортового трип-компьютера (FIELD MONITOR) на автомобиль Prado 120 1GR


Очень часто читаю на форумах жалобы Прадоводов о том, что в их комплектации R1, либо в некоторых арабских версиях, отсутствует расширенный бортовой трип-компьютер, который очень удобно отображает информацию, а так же просто украшает интерьер машины. После нескольких обращений к официальным представителям Toyota Kazakhstan, понял, что все придется делать самому.


И так, начнем.

Для установки нового расширенного трип-компьютера (field monitor), нам придется  заказать все его комплектующие.

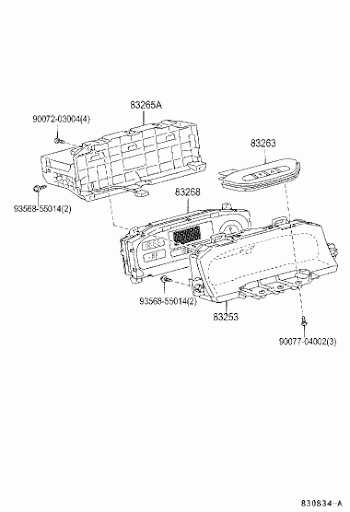

83253-60260 - ACCESSORY METER-FIELDMONITOR, Glass Central Display – стеклянная накладка
83263-60260 - ACCESSORY METER-FIELDMONITOR, Switch Accessory Meter  - кнопки
83265-60261 - ACCESSORY METER-FIELDMONITOR, Computer Accessory Meter – блок управления
83268-60260 - ACCESSORY METER-FIELDMONITOR, Panel Accessory meter – электронный дисплей

55423-60050-C0 - ACCESSORY METER-FIELDMONITOR,BLACK,TRIM1 (верхняя накладка) если салон черный!

55423-60050-E0 - ACCESSORY METER-FIELDMONITOR,SANDAL WOOD,TRIM0# (верхняя накладка)
если салон светлый либо под дерево!

55421-60060 - ACCESSORY METER-FIELDMONITOR, PANEL, INSTRUMENT CLUSTER FINISH, UPPER –фронтальная панель.





После того, как все комплектующие у нас, снимаем старый компьютер, для этого придется разобрать торпеду.




Теперь начинается самая трудная и ответственная часть. В виду того, что field monitor сажается в панель глубже, чем обычный, придется лобзиком спилить час панели. Делать это можно после тщательных измерений, потому как если спилить больше чем надо, придется заказывать новую панель! У нас получилось подогнать со второго раза. Сначала спилили меньше чем нужно было.





После того как панель приобретет нужные нам формы, смотрим под эту панель. С нижней стороны, панель имеет пластмассовую основу. Но по центру, где мы спиливали панель, имеются небольшие отверстия, которые сделаны для крепления верхней крышки (55423-60050-C0 ) монитора. Однако, в виду того что с завода машина шла без расширенного компьютера, эти отверстия с верхней части панели отсутствуют. Сделать это можно разными способами. Лично мы сначала сделали небольшие отверстия раскаленной отверткой, после чего, аккуратно обработали лобзиком.





Ну и пробно одеваем крышку, дабы убедиться, что она крепко садится на крепления и все выглядит как надо.




Устанавливаем новый компьютер, подключаем дисплей и кнопки, сажаем верхнюю панель и наслаждаемся новым бортовым трип-компьютером.




Должен заметить, что все это сработает если у вас установлен обычный борт-комьютер, который показывает погоду, расход и т.д. Если же у вас там только часы, то к сожалению ничего не выйдет.
Записан

Ara

  • Капитан
  • ***
  • Репутация: +1/-0
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 340
  • Город: Казахстан, Алматы

Старый не устраивал многим. Во первых у нового графическая шкала изображения, что очень удобно, во вторых большой удобный четкий экран, в третьих это просто красиво смотрится. Обошлось все что то в районе 500 долларов.
Старый буду продавать, что с ним еще делать.
Записан

blur

  • Пачотный флудер форума
  • Генерал-Майор
  • *******
  • Репутация: +14/-1
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 6189
  • Город: Благовещенск, Дальний Восток
  • Нелегко быть добрым, когда вокруг все хитрые

хмм.. на экзисте заказ без доставки обошелся в 18603 рубля. причем на каждую деталь разборс цен в 2 а то и 3 раза... сам трип-компьютер без дисплея стоит 14 тыщ и 58 О_о вот в чем их разница кто скажет? панели все и стекла как уже сказал отличаются в 2-3 раза - что значит самая дешевая - будет кривая и неказистая, сделанная на коленке дедушки Ляо? :) емое.. Ара, ты какие заказывал? можно поподробнее? ))) озадачил ты меня :)
Записан
Самый правильный руль - справа! :)

Ara

  • Капитан
  • ***
  • Репутация: +1/-0
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 340
  • Город: Казахстан, Алматы

Я сам из Алматы, и заказывал не через екзист а через местную компанию. На счет цены обманул немного, извините, давно дело было. Посмотрел бумаги, 650 долларов. Комплектующие все, само собой, только оригинальные. А на екзисте я так понимаю, цена зависит от сроков доставки и пункта отправителя. Если деталь пойдет из Эмиратов, то будет дешевое, если с Японии, то дороже.

По подключению никаких проблем не возникло, коннектор один в один на обоих компах.
Записан

Минин

  • Президент клуба
  • Администратор
  • Верховный Главнокомандующий
  • ***********
  • Репутация: +999/-999
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: Я форумный маньяк!!
  • Город: Phuket
  • WhatsApp: +666 22 09 1270
    • TLС PRADO 150 (Бензин)

За отчёт Респект! ^-^
Были у нас тут уже вопросы, как такой комп поставить! ^-^ ^-^ ^-^
Записан
                        Путин подарил нам уверенность в завтрашнем дне!

andrey815

  • Генерал-Лейтенант
  • ********
  • Репутация: +271/-11
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 11414
  • Город: Волгоград
  • Всем привет!
    • 1GR-FE Luna 2008

Угу...Арастун, вкраце, как его снять?..
По мне там вообще не подлезть!))
Без опыта такие вещи лучче в тёплое время мутить, ну или на худой конец в тёплом гараже, а начинать надо с твоих панелей под дерево по середине вокруг мафона, хотя об этом уже столько раз написано...
Записан

Ara

  • Капитан
  • ***
  • Репутация: +1/-0
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 340
  • Город: Казахстан, Алматы

Да, там боковые вставки на пистонах. Железную отвертку лучше не использовать, пластик мягкий. И еще, с дифлекторами осторожней, когда снимать будете.
Записан

andrey815

  • Генерал-Лейтенант
  • ********
  • Репутация: +271/-11
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 11414
  • Город: Волгоград
  • Всем привет!
    • 1GR-FE Luna 2008

Если будешь браться начинай с рамок, которые рядом с рычагами кпп и раздатки, мне так было легче. Поюзай поиском, тёрли уже такой вопрос.
Записан

777 ™

  • Местный домовой.
  • Генерал-Полковник
  • *********
  • Репутация: +1087/-158
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 28441
  • Город: Юго-Северная левее западо-восточной.
Записан


«Мир изменился, а схемы все те же!» (с)

Kuzminadze

  • Что то не устраивает:ходи лесом,в добрый путь.
  • Генерал-Лейтенант
  • ********
  • Репутация: +25/-3
  • Не в сети Не в сети
  • Пол: Мужской
  • Сообщений: 11733
  • Город: Санкт-Петербург
    • Дизельный гранд

А на арабский тож не поставить?
